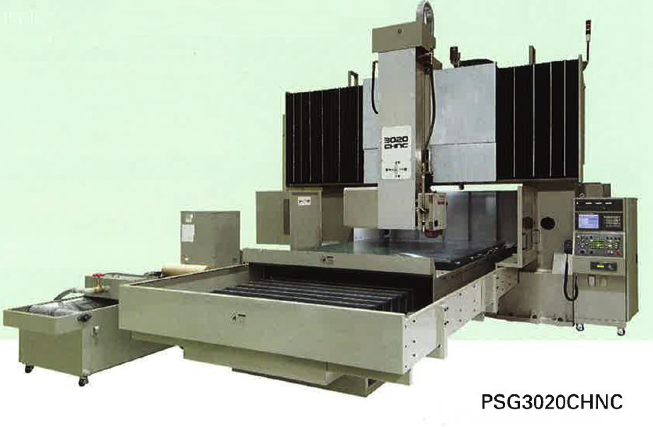

PSG-CHNC系列 龙门平面磨床(横梁固定式)
市场价 : 0.0
产品详情

PSG-CHNC系列 是横梁固定式龙门平面磨床,广泛适用于液晶部品高精度加工&工作机械用复合加工类的加工,具有的独自的横导轨结构,扩大榫槽研磨式样、2头式样等变化需求,可对应各种大件部品的超精密加工。

为实现工作台全尺寸高精度加工,在横导轨上,装备了维持直线度的冈本独自的机械性调整装置。因为横导轨的直线度调整在组装安装后的调整比较困难,在前加工经过反复处理,此机床在用户购入数年后需要调整的时候,可不摘取掉横导轨即可调整。

项目单位横轴规格2头规格(横轴·NC旋转轴)
1000系列1500系列2000系列1000系列
2010CHNC3010CHNC2015CHNC3015CHNC4015CHNC3020CHNC4020CHNC2010CHNC3010CHNC
工件最大磨削尺寸mm2000×10503000×10502000×15503000×15503000×20504000×20504000×2050横轴:1500×1050
旋转轴:2000×1050
横轴:3000×1050
旋转轴:2570×1050
工件最大加工高度mm700700
最大通过宽度mm1300180025001300
工作台作业面大小mm2050×10503050×10502050×15503050×15504050×15503050×20504050×20502050×10503050×1550
负载重量kg460069005400810010800920012300460069000
卡盘重量kg156023402360354047204620616015602340
左右进给最大移动量mm225032502250325042503250425022503250
油压进给速度m/min230
前后进给移动量mm117016702170
快速进给速度mm/min50001500
上下进给移动量mm740860740
快速进给速度mm/min15001500
旋转轴快速进给速度deg/min150720
最小设定单位deg/min0.00010.001
砂轮头砂轮尺寸mmø510(选配:ø610×100×ø203.2ø610×100×ø203.2横轴:ø510×100×ø2032横轴:ø510×100×ø3048
旋转轴:ø510×50×ø127
砂轮旋转数min-1980(选配:850850横轴:980
旋转轴:3002400
砂轮轴电机kw15(选配:22横轴:1500×1050   旋转轴:2000×1050
旋转轴:7.5
占地空间
 (供参考)※
长度mm73008650730086501095086501131079439320
宽度mm410041004600460046004800683374706870
高度mm410041004100410041004100410043304415
本体重量kg1850021000215002450028000350004000026000040000
